Měření základních parametrů měřicího modulu

Měřicí systém musí být odpojený od všech součástek v krytu přístroje.

Pro digitální modul zapojíme nezávislé napájení jmenovitým napětím. Po zapnutí při 0 V by měl displej zobrazit _00.0 V. Pro plný zisk musí displej zobrazovat 199,9 mV. Jinak podle údajů výrobce je nutné jednotku seřídit.

U analogového systému zkontrolujeme pohyb ručky. Měl by být plynulý, ručka nesmí nikde zadrhávat. V klidu se ustálí na 0. Tuto polohu je možné seřídit stavěcím excentrickým šroubem na panelu přístroje.

Měříme tyto údaje:

a) základní rozsah proudu při plné výchylce měřicího systému I₀.

b) úbytek napětí na cívce při plné výchylce měřicího systému U₀.

c) vnitřní odpor měřidla R_i.

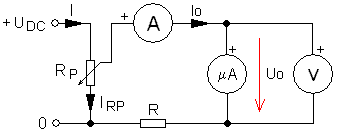

Schéma zapojení zkušebního obvodu:

Pozor: kontrolní voltmetr a ampérmetr musí být vždy min. o 2 třídy kvalitnější.

Rezistor R vypočítáme z napětí zdroje a hodnoty proudu dané výrobcem pro měřený modul.

                                   U_DC

                          R = ———

                                     I₀

Jestliže předpokládaný proud I₀ nelze zjistit, zapojíme do obvodu rezistor R s velkou hodnotou (> 1MΩ) a podle "chování" obvodu hodnotu přizpůsobujeme.

Pro jemnější regulaci napájecího napětí lze použít potenciometr - dělič napětí. Musí však vyhovovat svou max. výkonovou ztrátou. Je daná výrobcem. Max. proud potenciometrem lze ji spočítat:

 I² = P /  R_D             Tento proud nelze překročit - hrozí zničení odporové dráhy potenciometru!!

Musí tedy platit: I₀ < I - I_RP    (Proud I_RP je nutné vypočítat podle použitého napájecího napětí a odporu potenciometru)

Postupným zvyšováním napětí nastavíme plnou výchylku na měřeném modulu. Hodnoty zapíšeme.

Dopočítáme vnitřní odpor systému:

           U₀

R_i = ———

            I₀
